FZP22

Datenblatt

Portalfräsmaschine FZP22
Compact and you

Kompakt. Universell. Wirtschaftlich.

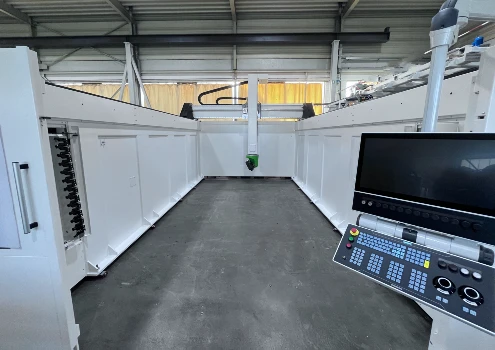

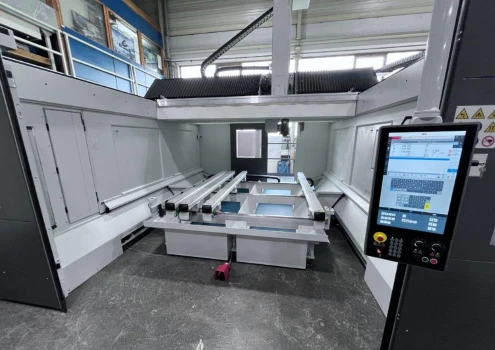

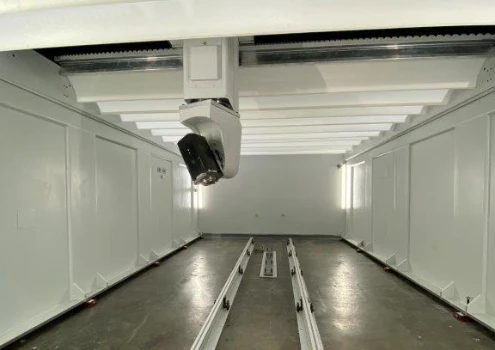

Die Maschinenausführung, die alle Vorteile der FZU22, für großvolumige Bauteile, vereinbart. Aluminium, Kunststoffe und Holz sind ihr Metier, ebenso die Nachbearbeitung von CFK-Teilen (Kohlefaser und Verbundstoffe). Durch das oben fahrende Portal wird auch bei der Herstellung von Modellen und Formteilen hohe Präzision erzielt. Zur Standardausführung gehören der Werkzeugwechsler für 12 Werkzeuge und eine Steuerung der neuesten Generation (Siemens oder Heidenhain). Der speziell entwickelte 5-Achs-Fräskopf mit 15 kW-Spindel ist aufgrund seiner Geometrie auch für die Bearbeitung schwer zugänglicher Werkstückstellen geeignet. Auf Kundenwünsche kann im Hinblick auf die Ausführung des Maschinentischs individuell eingegangen werden.

Technische Daten

stdClass Object ( [id] => 6244ce78-617e-4568-bc13-ddd540080204 [machine_id] => 257863 [category] => Arbeitsbereiche [attributes] => Array ( [0] => stdClass Object ( [id] => 1914efba-99a2-441e-8862-c9815b2b2e2f [category_id] => 6244ce78-617e-4568-bc13-ddd540080204 [attribute] => X-Achse [values] => Array ( [0] => stdClass Object ( [id] => a4a26e71-f509-4b96-a085-a4ff083d99ab [attribute_id] => 1914efba-99a2-441e-8862-c9815b2b2e2f [value] => 3 000/4 000/5 000 mm [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 1dfdfa94-60ec-4884-8de5-02cc52b7b35a [category_id] => 6244ce78-617e-4568-bc13-ddd540080204 [attribute] => Y-Achse [values] => Array ( [0] => stdClass Object ( [id] => a3cda685-0280-47d6-b7ff-bc16aedcc9d2 [attribute_id] => 1dfdfa94-60ec-4884-8de5-02cc52b7b35a [value] => 3 000/3 500 mm [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => fb5b968e-b9d0-4ef4-8efb-68e9b550776c [category_id] => 6244ce78-617e-4568-bc13-ddd540080204 [attribute] => Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => 0b1fd0c3-f04a-481a-9235-83e2fd702187 [attribute_id] => fb5b968e-b9d0-4ef4-8efb-68e9b550776c [value] => 1 250/1 500 mm [subvalues] => Array ( ) ) ) ) ) )
Arbeitsbereiche
X-Achse3 000/4 000/5 000 mm
Y-Achse3 000/3 500 mm
Z-Achse1 250/1 500 mm
stdClass Object ( [id] => 13ea43f8-d828-4dc7-bbf7-bcb2ef05e131 [machine_id] => 257863 [category] => Antriebe Linearachsen [attributes] => Array ( [0] => stdClass Object ( [id] => 8dc71a8e-3e96-4434-b0f4-78a18f016fa0 [category_id] => 13ea43f8-d828-4dc7-bbf7-bcb2ef05e131 [attribute] => Vorschubgeschwindigkeit X-, Y-Achse [values] => Array ( [0] => stdClass Object ( [id] => e4ac4ed3-101d-4632-b288-6fb57efc9c9d [attribute_id] => 8dc71a8e-3e96-4434-b0f4-78a18f016fa0 [value] => bis zu 70 m/min [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => fb759d21-dc4d-476f-9ded-90d3e1888c25 [category_id] => 13ea43f8-d828-4dc7-bbf7-bcb2ef05e131 [attribute] => Vorschubgeschwindigkeit Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => 67b35a20-96f9-47f3-afc8-bb9380336a2d [attribute_id] => fb759d21-dc4d-476f-9ded-90d3e1888c25 [value] => bis zu 40 m/min [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => 06b04ab3-bc45-4a9b-9201-ea15c140d648 [category_id] => 13ea43f8-d828-4dc7-bbf7-bcb2ef05e131 [attribute] => Achsbeschleunigung X-, Y-, Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => dc4dad68-02c2-40f4-b119-6da784c4476c [attribute_id] => 06b04ab3-bc45-4a9b-9201-ea15c140d648 [value] => max. 3 – 5 m/s² [subvalues] => Array ( ) ) ) ) ) )
Antriebe Linearachsen
Vorschubgeschwindigkeit X-, Y-Achsebis zu 70 m/min
Vorschubgeschwindigkeit Z-Achsebis zu 40 m/min
Achsbeschleunigung X-, Y-, Z-Achsemax. 3 – 5 m/s²
stdClass Object ( [id] => 28f764b2-cf17-48f7-8419-120c1d82a56c [machine_id] => 257863 [category] => Maße [attributes] => Array ( [0] => stdClass Object ( [id] => a1e15edc-877f-41e1-ba7e-5e801fc0c20e [category_id] => 28f764b2-cf17-48f7-8419-120c1d82a56c [attribute] => Platzbedarf (ohne Peripheriegeräte) [values] => Array ( [0] => stdClass Object ( [id] => a22ad948-94ef-44a1-830e-b2f903822424 [attribute_id] => a1e15edc-877f-41e1-ba7e-5e801fc0c20e [value] => Länge [subvalues] => Array ( [0] => stdClass Object ( [id] => f34c4529-8b42-432c-8917-bb15747efea2 [value_id] => a22ad948-94ef-44a1-830e-b2f903822424 [subvalue] => 5 630 – 6 630 mm [subvalues2] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 8c44ec36-a8fa-4d10-9280-0b5bc4b7163e [attribute_id] => a1e15edc-877f-41e1-ba7e-5e801fc0c20e [value] => Breite [subvalues] => Array ( [0] => stdClass Object ( [id] => bda8d67e-3199-42f9-8592-3ba566c0e5e2 [value_id] => 8c44ec36-a8fa-4d10-9280-0b5bc4b7163e [subvalue] => 5 840 – 6 340 mm [subvalues2] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => f35bf032-c62f-4d26-85b4-95a4b52ba224 [attribute_id] => a1e15edc-877f-41e1-ba7e-5e801fc0c20e [value] => Höhe [subvalues] => Array ( [0] => stdClass Object ( [id] => c756fde4-ab0d-4e10-9f6a-17a188da4cb4 [value_id] => f35bf032-c62f-4d26-85b4-95a4b52ba224 [subvalue] => 4 400 – 4 650 mm [subvalues2] => Array ( ) ) ) ) ) ) ) )
Maße
Platzbedarf (ohne Peripheriegeräte)Länge5 630 – 6 630 mm
Breite5 840 – 6 340 mm
Höhe4 400 – 4 650 mm
stdClass Object ( [id] => 04925baa-7f31-4540-9a03-6aefb3cbae0a [machine_id] => 257863 [category] => Genauigkeiten [attributes] => Array ( [0] => stdClass Object ( [id] => 5d8572a8-b8b2-449d-9ab4-ae3e33d52883 [category_id] => 04925baa-7f31-4540-9a03-6aefb3cbae0a [attribute] => Standardmäßig [values] => Array ( [0] => stdClass Object ( [id] => c75804d6-cdd3-48a1-abe9-96d48820a8b4 [attribute_id] => 5d8572a8-b8b2-449d-9ab4-ae3e33d52883 [value] => nach VDI/DGQ 3441 oder ISO 230-2 [subvalues] => Array ( ) ) ) ) ) )
Genauigkeiten
Standardmäßignach VDI/DGQ 3441 oder ISO 230-2

Passende Fräsköpfe

S2
Flexibler2-Achs-Fräskopf

Dynamisch. Flexibel. Präzise.

 C2 c2_fraeskopf_millinghead_portalfräsmaschine_machining
Markanter2-Achs-Fräskopf

Dual. Elegant. Genau.
