Portalfräsmaschine FZU32
Efficiency and you

Thermosymmetrisch. Ergonomisch. Universell.

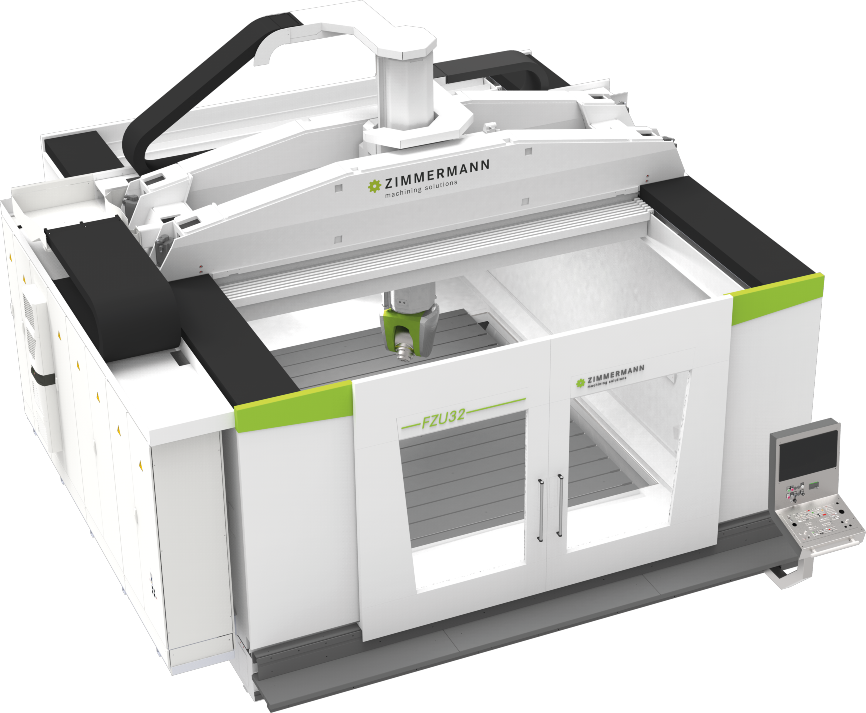

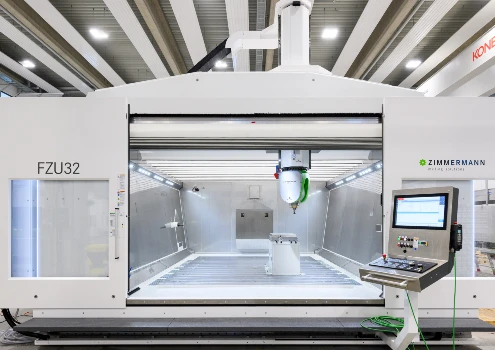

Die FZU32 ist eine bemerkenswert kompakte 5-Achs-Portalfräsmaschine zur Bearbeitung von Aluminium, Faserverbundwerkstoffen, Kunststoffen, Ureol und Stahl. Durch das besonders steife, neu entwickelte mittenführende Portal können wir den steigenden Anforderungen im Modell-, Werkzeug- und Formenbau Rechnung tragen. Dieser thermosymmetrische Aufbau macht die FZU32 weniger anfällig für widrige Umgebungsbedingungen.

Die in Monoblockausführung konstruierte Hakenmaschine bietet durch ihr modulares System verschiedene Längen- und Höhenvarianten und bietet umfangreiche Ausstattungsoption, wie beispielsweise Prozesskühlung mit Kühlschmierstoffen und/oder Minimalmengenschmierung. Die große Flexibilität bei der Bearbeitung von Werkstoffen und höchste Oberflächenqualität und Genauigkeit ergeben in der Summe das Optimum an Preis-/Leistungsdichte.

Technische Daten

stdClass Object ( [id] => 8001d755-0370-4a9f-a065-ca14acb6178c [machine_id] => 257129 [category] => Arbeitsbereiche [attributes] => Array ( [0] => stdClass Object ( [id] => 0a79f099-ea3a-4288-8c4c-f7147cd7d90e [category_id] => 8001d755-0370-4a9f-a065-ca14acb6178c [attribute] => X-Achse [values] => Array ( [0] => stdClass Object ( [id] => 876cd2a7-b13a-4f59-af8e-9281fe15b967 [attribute_id] => 0a79f099-ea3a-4288-8c4c-f7147cd7d90e [value] => 2 000 – 6 000 mm [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 94a85add-c7db-496b-95e9-688558fbf4fe [category_id] => 8001d755-0370-4a9f-a065-ca14acb6178c [attribute] => Y-Achse [values] => Array ( [0] => stdClass Object ( [id] => bfd2e312-793e-4484-8ed7-b35d48feb1bf [attribute_id] => 94a85add-c7db-496b-95e9-688558fbf4fe [value] => 3 000/3 500 mm [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => c7d4a561-24f3-4324-9a6d-1681cd25e904 [category_id] => 8001d755-0370-4a9f-a065-ca14acb6178c [attribute] => Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => ed1b2383-21a5-4beb-a3b4-38d54f28b5c2 [attribute_id] => c7d4a561-24f3-4324-9a6d-1681cd25e904 [value] => 1 250/1 500 mm [subvalues] => Array ( ) ) ) ) ) )

Arbeitsbereiche

X-Achse	2 000 – 6 000 mm
Y-Achse	3 000/3 500 mm
Z-Achse	1 250/1 500 mm

stdClass Object ( [id] => f57b16d3-516b-4e2d-9418-2a1af59a6713 [machine_id] => 257129 [category] => Aufspanntisch [attributes] => Array ( [0] => stdClass Object ( [id] => 6e77e988-4935-4b18-9930-3c2855bb511c [category_id] => f57b16d3-516b-4e2d-9418-2a1af59a6713 [attribute] => Länge [values] => Array ( [0] => stdClass Object ( [id] => 0d303fdb-d8ed-45fe-910d-7d28f2d0b469 [attribute_id] => 6e77e988-4935-4b18-9930-3c2855bb511c [value] => 2 000 – 6 000 mm [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 01ff7b1d-9f63-4ffb-b962-040d352f41ee [category_id] => f57b16d3-516b-4e2d-9418-2a1af59a6713 [attribute] => Breite [values] => Array ( [0] => stdClass Object ( [id] => d9d31102-34e8-49c2-bfac-94690f48cc33 [attribute_id] => 01ff7b1d-9f63-4ffb-b962-040d352f41ee [value] => 3 000 – 3 500 mm [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => f81c3731-2a97-4c33-84f5-4692cd48768a [category_id] => f57b16d3-516b-4e2d-9418-2a1af59a6713 [attribute] => Tischbelastung [values] => Array ( [0] => stdClass Object ( [id] => d146cab2-1f4c-4a34-9fc8-d7442ca784cc [attribute_id] => f81c3731-2a97-4c33-84f5-4692cd48768a [value] => 6 000 kg/m² (max. 20 000 kg) [subvalues] => Array ( ) ) ) ) [3] => stdClass Object ( [id] => 299938ff-a9be-473a-8580-f7cfc555d5bf [category_id] => f57b16d3-516b-4e2d-9418-2a1af59a6713 [attribute] => T-Nuten (quer angeordnet) [values] => Array ( [0] => stdClass Object ( [id] => fc228634-3ad4-45e9-96d5-78ce5006421f [attribute_id] => 299938ff-a9be-473a-8580-f7cfc555d5bf [value] => 18^{H12
[subvalues] => Array
(
)

)

)

)

[4] => stdClass Object
(
[id] => 0b636281-551d-431a-9dc0-8f08b7534a03
[category_id] => f57b16d3-516b-4e2d-9418-2a1af59a6713
[attribute] => Abstand T-Nuten
[values] => Array
(
[0] => stdClass Object
(
[id] => 27cfebeb-2237-4c55-bd86-1558d520bcfc
[attribute_id] => 0b636281-551d-431a-9dc0-8f08b7534a03
[value] => 250 mm
[subvalues] => Array
(
)

)

)

)

)

)}

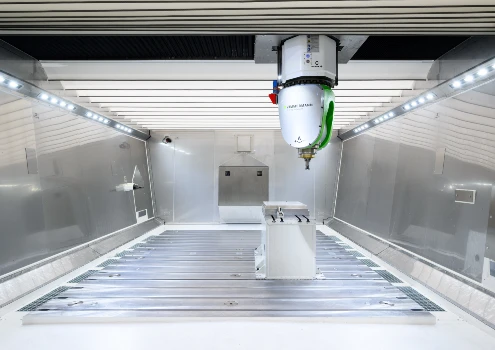

Aufspanntisch

Länge	2 000 – 6 000 mm
Breite	3 000 – 3 500 mm
Tischbelastung	6 000 kg/m² (max. 20 000 kg)
T-Nuten (quer angeordnet)	18^H12
Abstand T-Nuten	250 mm

Antriebe Linearachsen

Vorschubgeschwindigkeit X-, Y-, Z-Achse	bis 60 m/min
Achsbeschleunigung X-, Y-, Z-Achse	bis 3 m/s²

stdClass Object ( [id] => 5fa08d27-e385-4c8e-922e-1d4ba5a54fca [machine_id] => 257129 [category] => Maße [attributes] => Array ( [0] => stdClass Object ( [id] => 06d6240c-bcb3-4ec0-bd9b-c5d841c62326 [category_id] => 5fa08d27-e385-4c8e-922e-1d4ba5a54fca [attribute] => Platzbedarf (ohne Peripheriegeräte) [values] => Array ( [0] => stdClass Object ( [id] => 143ba0e4-52a2-48d0-aa29-166b20772fd4 [attribute_id] => 06d6240c-bcb3-4ec0-bd9b-c5d841c62326 [value] => Länge [subvalues] => Array ( [0] => stdClass Object ( [id] => a632b1e9-5a64-42b6-9106-28bae0e3ce75 [value_id] => 143ba0e4-52a2-48d0-aa29-166b20772fd4 [subvalue] => 3 500 – 8 100 mm [subvalues2] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 5dfd4ac1-4a40-477a-af83-2287c5df65e8 [attribute_id] => 06d6240c-bcb3-4ec0-bd9b-c5d841c62326 [value] => Breite [subvalues] => Array ( [0] => stdClass Object ( [id] => 3b8c38e0-a249-4206-a2a4-dd0df2182418 [value_id] => 5dfd4ac1-4a40-477a-af83-2287c5df65e8 [subvalue] => 7 500 mm [subvalues2] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => c41927ee-5249-4ccc-8c06-d34a604d1193 [attribute_id] => 06d6240c-bcb3-4ec0-bd9b-c5d841c62326 [value] => Höhe [subvalues] => Array ( [0] => stdClass Object ( [id] => 8cd9bffe-4a88-4e1e-ad73-9caebabe18d0 [value_id] => c41927ee-5249-4ccc-8c06-d34a604d1193 [subvalue] => 4 800/5 400 mm [subvalues2] => Array ( ) ) ) ) ) ) ) )

Maße

Platzbedarf (ohne Peripheriegeräte)	Länge	3 500 – 8 100 mm
	Breite	7 500 mm
	Höhe	4 800/5 400 mm

Genauigkeiten

	Positioniergenauigkeit Linear (A/R – nach ISO 230-2)	Positioniergenauigkeit Rotatorisch (A/R – nach ISO 230-2)	Volumetrische Genauigkeit (A/R – nach ISO 230-2)	Thermostabilität (nach ISO 230-3)
Standardgenauigkeiten	≤10μm \| ≤6μm	≤10'' \| ≤6''	≤70μm \| ≤50μm	dmax,240 ≤ 30μm
Erhöhte Genauigkeit	≤8μm \| ≤4μm	≤8'' \| ≤5''	≤50μm \| ≤30μm	dmax,240 ≤ 20μm
Marktbegleiter	20μm \| 10μm	≤15'' \| ≤10''	150μm \| 100μm	dmax,240 ~ 80μm
