FZU37

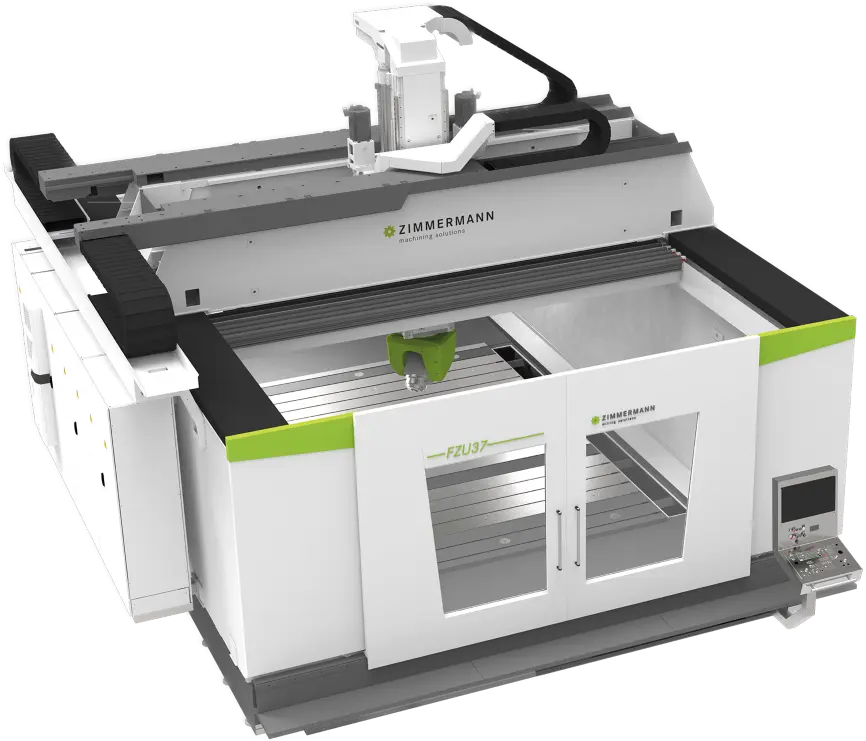

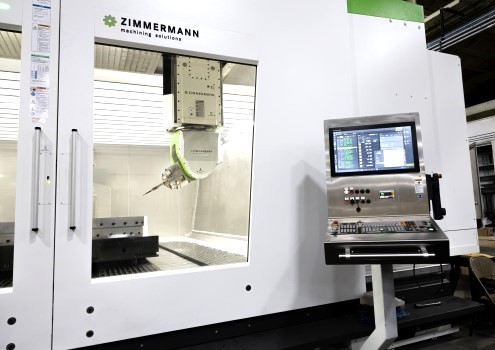

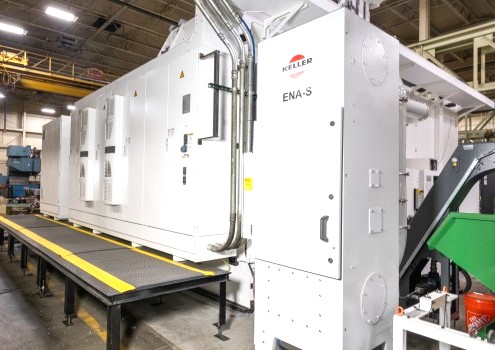

Portalfräsmaschine FZU37
Excellence and you

Unabhängig. Flexibel. Passend.

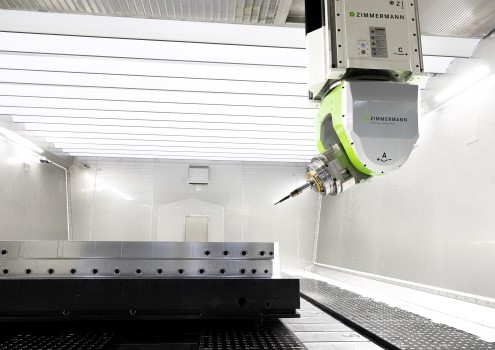

Die CNC-Portalfräsmaschine eignet sich für die Bearbeitung von Aluminium und Verbundwerkstoffen. Die Unibody-Maschine verzichtet auf ein festes Maschinenfundament und lässt sich flexibel auf soliden Industrieböden aufstellen. Der Maschinentisch ist fest mit der FZU37 verbunden, wodurch das Werkstück bei der Bearbeitung nicht bewegt werden muss. Unabhängig von Gewicht und Größe des Werkstücks erfolgt der Fräsvorgang hochpräzise.

Die FZU37 garantiert einen gleichbleibenden, effizienten Fräsprozess. Die Kombination aus hoher Stabilität und Steifigkeit erfüllt branchenspezifische Anforderungen im Modell-, Werkzeug- und Formenbau, der Luftfahrt- und Automobilindustrie sowie im Bereich der alternativen Energien.

Technische Daten

stdClass Object ( [id] => 006c5524-e5ba-4292-8213-96b46c6ae76e [machine_id] => 257132 [category] => Arbeitsbereiche [attributes] => Array ( [0] => stdClass Object ( [id] => 4de8721f-80f0-41df-8aea-d514b26c1f11 [category_id] => 006c5524-e5ba-4292-8213-96b46c6ae76e [attribute] => X-Achse [values] => Array ( [0] => stdClass Object ( [id] => 1329bcf1-48e8-4d55-a8c8-d5ee45c9a900 [attribute_id] => 4de8721f-80f0-41df-8aea-d514b26c1f11 [value] => 2 500 – 6 000 mm [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => aedc4945-fd63-4c97-a3e8-1a06de582f63 [category_id] => 006c5524-e5ba-4292-8213-96b46c6ae76e [attribute] => Y-Achse [values] => Array ( [0] => stdClass Object ( [id] => 2c78a302-3835-4cc6-99dc-5220712dcd86 [attribute_id] => aedc4945-fd63-4c97-a3e8-1a06de582f63 [value] => 3 000/3 500/4 000 mm [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => ba98633d-6932-4300-8bb7-888beb8fa56c [category_id] => 006c5524-e5ba-4292-8213-96b46c6ae76e [attribute] => Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => 9e574a5c-5cdc-4fb8-a927-c2d648ec81f5 [attribute_id] => ba98633d-6932-4300-8bb7-888beb8fa56c [value] => 1 250/1 500 mm [subvalues] => Array ( ) ) ) ) ) )

Arbeitsbereiche

X-Achse	2 500 – 6 000 mm
Y-Achse	3 000/3 500/4 000 mm
Z-Achse	1 250/1 500 mm

stdClass Object ( [id] => ec8caf10-efb2-44cd-8506-8c35437a6b66 [machine_id] => 257132 [category] => Aufspanntisch [attributes] => Array ( [0] => stdClass Object ( [id] => 6c9b39a3-037b-43d9-a455-ff1aaa5a6982 [category_id] => ec8caf10-efb2-44cd-8506-8c35437a6b66 [attribute] => Länge [values] => Array ( [0] => stdClass Object ( [id] => f2a7728c-6c9b-443f-8158-7eb1de6edeb0 [attribute_id] => 6c9b39a3-037b-43d9-a455-ff1aaa5a6982 [value] => 2 500 – 6 000 mm [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 2ecde9de-ba84-4905-adbc-57da9f1f8c73 [category_id] => ec8caf10-efb2-44cd-8506-8c35437a6b66 [attribute] => Breite [values] => Array ( [0] => stdClass Object ( [id] => 44228a78-c6aa-4cbe-831d-8c8289987f57 [attribute_id] => 2ecde9de-ba84-4905-adbc-57da9f1f8c73 [value] => 3 000 – 4 000 mm [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => b4b7da16-f1b6-4d97-ba8b-342c92173995 [category_id] => ec8caf10-efb2-44cd-8506-8c35437a6b66 [attribute] => Tischbelastung [values] => Array ( [0] => stdClass Object ( [id] => 8372ac66-79cb-4804-92d5-179ecc1c4293 [attribute_id] => b4b7da16-f1b6-4d97-ba8b-342c92173995 [value] => 8 000 kg/m² (max. 35 t) [subvalues] => Array ( ) ) ) ) [3] => stdClass Object ( [id] => 9dd1a7cb-1a47-4fa5-9bdd-06eb14f9c061 [category_id] => ec8caf10-efb2-44cd-8506-8c35437a6b66 [attribute] => T-Nuten (längs angeordnet) [values] => Array ( [0] => stdClass Object ( [id] => 8c7e3ccd-2014-4846-9d40-b9bd28a60f81 [attribute_id] => 9dd1a7cb-1a47-4fa5-9bdd-06eb14f9c061 [value] => 18^H12 (opt. 18H8) [subvalues] => Array ( ) ) ) ) [4] => stdClass Object ( [id] => 69fa1724-f32e-408a-80ef-7c720c516fc2 [category_id] => ec8caf10-efb2-44cd-8506-8c35437a6b66 [attribute] => Abstand T-Nuten [values] => Array ( [0] => stdClass Object ( [id] => 5b3a39d9-816b-4a9c-a6e6-27808d96aabe [attribute_id] => 69fa1724-f32e-408a-80ef-7c720c516fc2 [value] => 250 mm [subvalues] => Array ( ) ) ) ) ) )

Aufspanntisch

Länge	2 500 – 6 000 mm
Breite	3 000 – 4 000 mm
Tischbelastung	8 000 kg/m² (max. 35 t)
T-Nuten (längs angeordnet)	18^H12 (opt. 18H8)
Abstand T-Nuten	250 mm

Antriebe Linearachsen

Vorschubgeschwindigkeit X-, Y-, Z-Achse	bis 60 m/min
Achsbeschleunigung X-, Y-, Z-Achse	bis 5 m/s²

stdClass Object ( [id] => bd09026b-043b-4a01-9988-55d64f881188 [machine_id] => 257132 [category] => Maße [attributes] => Array ( [0] => stdClass Object ( [id] => 6d94fbd2-a45a-459a-a6d5-9fc5ba485dcd [category_id] => bd09026b-043b-4a01-9988-55d64f881188 [attribute] => Platzbedarf (ohne Peripheriegeräte) [values] => Array ( [0] => stdClass Object ( [id] => 2362780d-38cd-4a06-9053-3bc4ea339222 [attribute_id] => 6d94fbd2-a45a-459a-a6d5-9fc5ba485dcd [value] => Länge [subvalues] => Array ( [0] => stdClass Object ( [id] => a5e34ce9-5060-4049-94c7-997accac5b64 [value_id] => 2362780d-38cd-4a06-9053-3bc4ea339222 [subvalue] => 5 100 – 10 100 mm [subvalues2] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 2394c0d4-91e8-41e2-8667-f3b933b93ed8 [attribute_id] => 6d94fbd2-a45a-459a-a6d5-9fc5ba485dcd [value] => Breite [subvalues] => Array ( [0] => stdClass Object ( [id] => 37ad17ff-4489-48af-956e-ab26755e9e0d [value_id] => 2394c0d4-91e8-41e2-8667-f3b933b93ed8 [subvalue] => 7 600 – 8 600 mm [subvalues2] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => 3c4e5d6b-5993-40ff-b0e9-943552414072 [attribute_id] => 6d94fbd2-a45a-459a-a6d5-9fc5ba485dcd [value] => Höhe [subvalues] => Array ( [0] => stdClass Object ( [id] => 87211c06-04e3-4cdf-bf8f-c6b4f40ff205 [value_id] => 3c4e5d6b-5993-40ff-b0e9-943552414072 [subvalue] => 5 950 – 6 450 mm [subvalues2] => Array ( ) ) ) ) ) ) ) )

Maße

Platzbedarf (ohne Peripheriegeräte)	Länge	5 100 – 10 100 mm
	Breite	7 600 – 8 600 mm
	Höhe	5 950 – 6 450 mm

Genauigkeiten

	Positioniergenauigkeit Linear (A/R – nach ISO 230-2)	Positioniergenauigkeit Rotatorisch (A/R – nach ISO 230-2)	Volumetrische Genauigkeit (A/R – nach ISO 230-2)	Thermostabilität (nach ISO 230-3)
Standardgenauigkeiten	≤8μm \| ≤4μm	≤8'' \| ≤5''	≤50μm \| ≤30μm	dmax,240 ≤ 20μm
Erhöhte Genauigkeit	≤5μm \| ≤3μm	≤6'' \| ≤4''	≤30μm \| ≤20μm	dmax,240 ≤ 10μm
Marktbegleiter	20μm \| 10μm	≤15'' \| ≤10''	150μm \| 100μm	dmax,240 ~ 80μm
